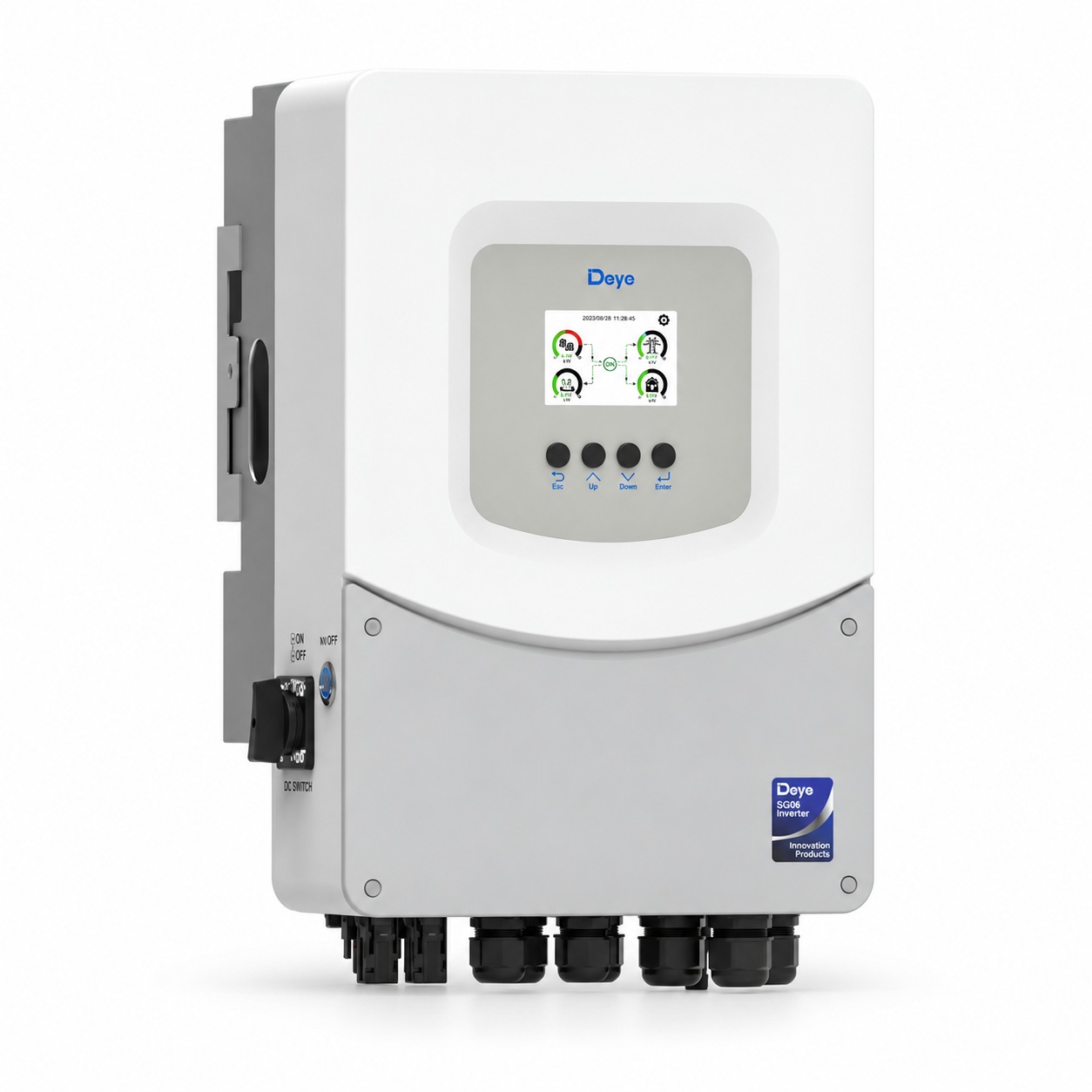

Inwerter – DEYE – SUN-6K-SG06LP1-EU-BM2 – 1 fazowy – hybrydowy – LV
SKU: F20GW11
EAN: 2010000042885
| Manufacturer | |
|---|---|
| Rated power | |
| Power supply | |
| Hybrid device | |
| Off-grid mode | |
| MPPT | |
| Warranty | |
| Net width | |
| Net depth | |
| Net height | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Type I+II | |
| SPD – Free slot | |
| AFCI | |
| MPPT voltage range | |
| Maximum input current per MPPT [A] | |
| Maximum input power [W] | |
| European efficiency | |
| CN | 85044085 |
Price
801,48 €
Incl. VAT
Incl. VAT
Product details
| Manufacturer | |
|---|---|
| Rated power | |
| Power supply | |
| Hybrid device | |
| Off-grid mode | |
| MPPT | |
| Warranty | |
| Net width | |
| Net depth | |
| Net height | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Type I | |
| SPD Type II | |
| SPD Type I+II | |
| SPD – Free slot | |
| AFCI | |
| MPPT voltage range | |
| Maximum input current per MPPT [A] | |
| Maximum input power [W] | |
| European efficiency | |
| CN | 85044085 |
Deye Seria SUN-SG06LP1
Jednofazowe falowniki hybrydowe Deye z serii SUN-SG06LP1 to nowoczesne urządzenia przeznaczone do zarządzania energią w instalacjach fotowoltaicznych, oferujące moc znamionową od 3 kW do 6 kW. Zapewniają wysoki stopień elastyczności dzięki obsłudze akumulatorów niskonapięciowych (24V lub 48V w zależności od modelu) oraz zaawansowanym funkcjom pracy w trybie on-grid i off-grid. Dzięki solidnej konstrukcji o stopniu ochrony IP65 oraz czytelnemu, kolorowemu wyświetlaczowi dotykowemu LCD, falowniki te stanowią niezawodne i intuicyjne rozwiązanie dla każdego domu.
Najważniejsze cechy Deye Seria SUN-SG06LP1:
- Wysoka elastyczność i bezpieczeństwo: Stopień ochrony IP65 umożliwia montaż na zewnątrz, a kolorowy dotykowy ekran LCD ułatwia obsługę urządzenia.
- Inteligentne zarządzanie energią: Konfiguracja do 6 okresów czasowych dla ładowania i rozładowywania akumulatorów.
- Większa niezależność: Prąd ładowania i rozładowywania do 140 A oraz możliwość pracy równoległej do 16 sztuk w systemach on-grid i off-grid.
- Rozbudowa istniejących systemów: Możliwość sprzężenia AC (AC couple) w celu modernizacji starszych instalacji fotowoltaicznych.
- Wszechstronne wsparcie zasilania: Obsługa magazynowania energii z generatorów diesla oraz automatyczne dostosowanie do BMS akumulatorów litowo-jonowych.
- Wysoka sprawność i bezpieczeństwo: Maksymalna sprawność sięgająca do 97,6% oraz kompleksowe zabezpieczenia elektryczne, w tym ochrona przeciwprzepięciowa typu II i opcjonalny przerywacz obwodu przy łuku elektrycznym (AFCI).
Dla kogo jest to dobry wybór?
Ta seria falowników hybrydowych jest doskonałym wyborem dla właścicieli domów jednorodzinnych poszukujących niezawodnych systemów z magazynem energii o mocy od 3 do 6 kW. Sprawdza się zarówno w nowych instalacjach fotowoltaicznych, jak i przy modernizacji starszych systemów dzięki funkcji sprzężenia AC. To idealne rozwiązanie dla osób pragnących zwiększyć autokonsumpcję, zapewnić zasilanie awaryjne w przypadku przerw w dostawie prądu lub zintegrować falownik z generatorem spalinowym.
| Parametr | SUN-3K-SG06LP1-24-EU-BM1 | SUN-3K-SG06LP1-EU-BM1 | SUN-3.6K-SG06LP1-EU-BM2 | SUN-4K-SG06LP1-EU-BM2 | SUN-4.6K-SG06LP1-EU-BM2 | SUN-5K-SG06LP1-EU-BM2 | SUN-6K-SG06LP1-EU-BM2 |
|---|---|---|---|---|---|---|---|
| Dane wejściowe akumulatora | |||||||
| Typ akumulatora | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy |
| Zakres napięcia akumulatora (V) | 20–30 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 | 40–60 |
| Maks. prąd ładowania / rozładowania (A) | 140 | 70 | 90 | 95 | 120 | 120 | 135 |
| Strategia ładowania akumulatora litowo-jonowego | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS |
| Liczba wejść akumulatora | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Dane wejściowe ciągu PV | |||||||
| Maks. moc przyłączeniowa PV (W) | 6000 | 6000 | 7200 | 8000 | 9200 | 10000 | 12000 |
| Maks. moc wejściowa PV (W) | 4800 | 4800 | 5760 | 6400 | 7360 | 8000 | 9600 |
| Maks. napięcie wejściowe PV (V) | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Napięcie startowe (V) | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| Zakres napięcia MPPT (V) | 150–425 | 150–425 | 150–425 | 150–425 | 150–425 | 150–425 | 150–425 |
| Znamionowe napięcie wejściowe PV (V) | 370 | 370 | 370 | 370 | 370 | 370 | 370 |
| Maks. roboczy prąd wejściowy PV (A) | 18 | 18 | 18+18 | 18+18 | 18+18 | 18+18 | 18+18 |
| Maks. prąd zwarciowy wejścia PV (A) | 27 | 27 | 27+27 | 27+27 | 27+27 | 27+27 | 27+27 |
| Liczba trackerów MPPT / Liczba ciągów na tracker MPPT | 1/1 | 1/1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 |
| Dane wejściowe / wyjściowe AC | |||||||
| Znamionowa moc czynna wejściowa / wyjściowa AC (W) | 3000 | 3000 | 3600 | 4000 | 4600 | 5000 | 6000 |
| Maks. moc pozorna wejściowa / wyjściowa AC (VA) | 3300 | 3300 | 3960 | 4400 | 4600 | 5500 | 6600 |
| Znamionowy prąd wejściowy / wyjściowy AC (A) | 13,7/13,1 | 13,7/13,1 | 16,4/15,7 | 18,2/17,4 | 21/20 | 22,8/21,8 | 27,3/26,1 |
| Maks. prąd wejściowy / wyjściowy AC (A) | 15/14,4 | 15/14,4 | 18/17,3 | 20/19,2 | 21/20 | 25,0/24,0 | 30/28,7 |
| Maks. ciągły przepływ AC (sieć do obciążenia) (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Moc szczytowa (pozasieciowa) (W) | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s | 2-krotność mocy znamionowej, 10 s |
| Zakres regulacji współczynnika mocy | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony | 0,8 wyprzedzający do 0,8 opóźniony |
| Znamionowe napięcie wejściowe / wyjściowe | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE | 220/230 V 0,85Un-1,1Un L+N+PE |
| Znamionowa częstotliwość / zakres częstotliwości sieci (Hz) | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 |
| Całkowite odkształcenie harmoniczne prądu THDi | <3% (mocy nominalnej) | <3% (mocy nominalnej) | <3% (mocy nominalnej) | <3% (mocy nominalnej) | <3% (mocy nominalnej) | <3% (mocy nominalnej) | <3% (mocy nominalnej) |
| Składowa stała prądu DC | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In | <0,5% In |
| Sprawność | |||||||
| Sprawność maksymalna (%) | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% | 97,6% |
| Sprawność europejska (%) | 96,5% | 96,5% | 96,5% | 96,5% | 96,5% | 96,5% | 96,5% |
| Sprawność MPPT (%) | >99% | >99% | >99% | >99% | >99% | >99% | >99% |
| Ochrona urządzenia | |||||||
| Zintegrowane zabezpieczenia | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego | Ochrona przed odwrotną polaryzacją DC, Ochrona nadprądowa wyjścia AC, Ochrona termiczna, Ochrona nadnapięciowa wyjścia AC, Ochrona przed zwarciem wyjścia AC, Monitorowanie składowej stałej DC, Wyłącznik awaryjny łuku elektrycznego (AFCI) (opcjonalnie), Ochrona przed pracą wyspową, Przełącznik DC, Wykrywanie impedancji izolacji, Wykrywanie prądu rezydualnego |
| Poziom ochrony przeciwprzepięciowej | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) | TYP II (DC), TYP II (AC) |
| Interfejs | |||||||
| Wyświetlacz | LCD | LCD | LCD | LCD | LCD | LCD | LCD |
| Interfejs komunikacyjny | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN | WIFI, RS485, CAN |
| Dane ogólne | |||||||
| Zakres temperatury roboczej (°C) | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C | -40 do +60°C, obniżenie wartości znamionowych >45°C |
| Dopuszczalna wilgotność otoczenia | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% |
| Dopuszczalna wysokość n.p.m. (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Poziom hałasu (dB) | <45 | <45 | <45 | <45 | <45 | <45 | <45 |
| Stopień ochrony (IP) | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Topologia falownika | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) | Beztransformatorowa (fotowoltaika), Izolowana (akumulator) |
| Kategoria przepięciowa | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) |
| Wymiary obudowy (szer. × wys. × gł.) (mm) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) | 310 × 460 × 218 (bez złączy i uchwytów) |
| Waga (kg) | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 | 15,6 |
| Typ chłodzenia | Chłodzenie naturalne | Chłodzenie naturalne | Chłodzenie naturalne | Chłodzenie naturalne | Chłodzenie naturalne | Chłodzenie naturalne | Chłodzenie naturalne |
| Gwarancja | 5 lat / do 10 lat* | 5 lat / do 10 lat* | 5 lat / do 10 lat* | 5 lat / do 10 lat* | 5 lat / do 10 lat* | 5 lat / do 10 lat* | 5 lat / do 10 lat* |
| Normy sieciowe | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Normy bezpieczeństwa / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
* Okres gwarancji zależy od kraju instalacji. Szczegółowe informacje znajdują się w warunkach gwarancji.
