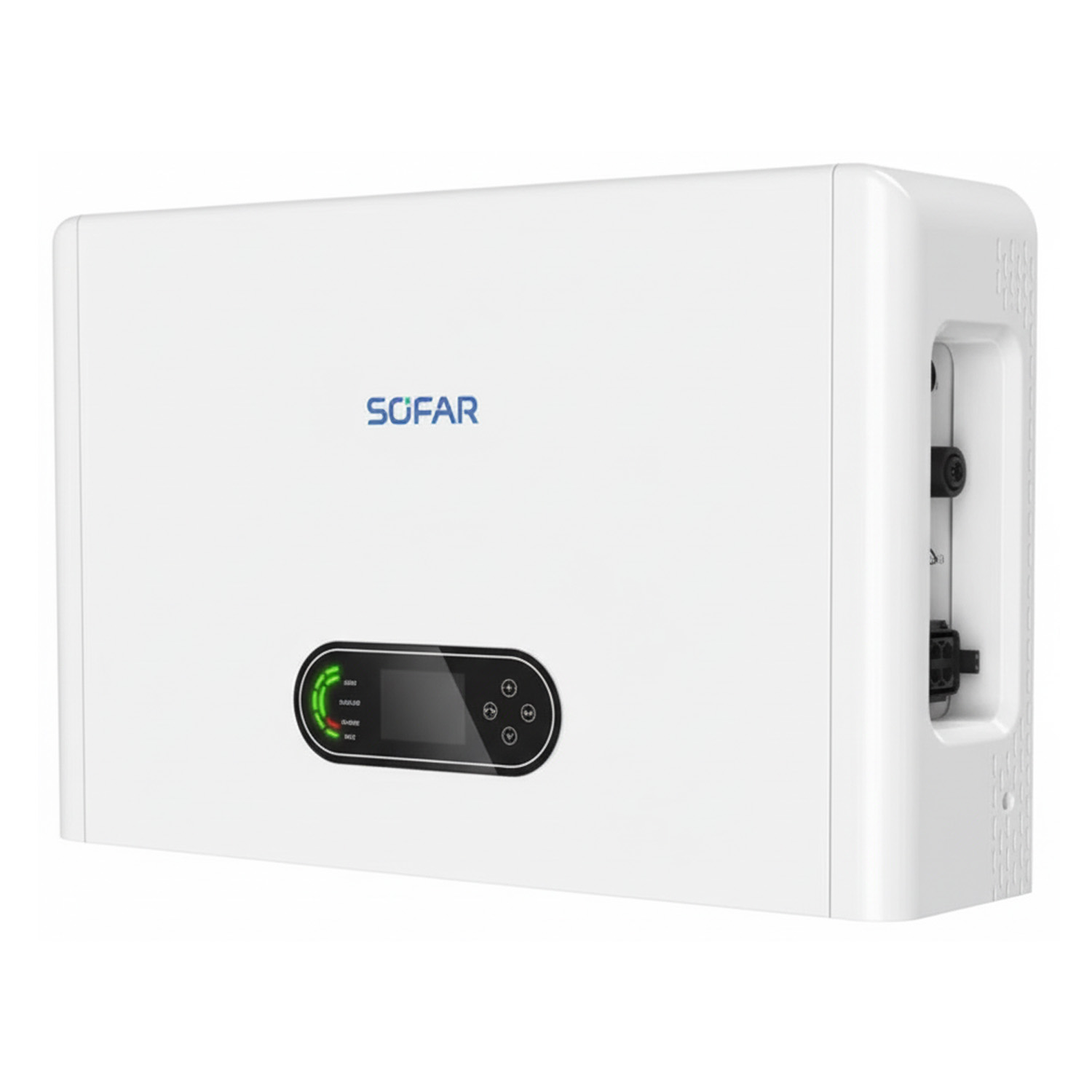

Inwerter – SOFAR – POWERALL ESI-12K-T1 – hybrydowy – HV
SKU: F231G5
EAN: 2010000035733
| Manufacturer | |
|---|---|
| Rated power | |
| Power supply | |
| Hybrid device | |
| Off-grid mode | |
| MPPT | 3 |
| Warranty | |
| Net width | |
| Net depth | |
| CAN | Yes |
| RS485 | Yes |
| SPD Type II | |
| MPPT voltage range | |
| CN | 85044085 |
Price
2 068,31 €
Gross
Gross
Datasheet SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Datasheet.pdf
Manual SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Manual.pdf
Warranty SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Warranty.pdf
Certificate of compliance SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Certificate-of-compliance.pdf
Product details
| Manufacturer | |
|---|---|
| Rated power | |
| Power supply | |
| Hybrid device | |
| Off-grid mode | |
| MPPT | 3 |
| Warranty | |
| Net width | |
| Net depth | |
| CAN | Yes |
| RS485 | Yes |
| SPD Type II | |
| MPPT voltage range | |
| CN | 85044085 |
SOFAR ESI-5/6.5/8/9.9/10/12K-T1
Trójfazowy hybrydowy falownik PV serii ESI-K-T1 to zaawansowane rozwiązanie do magazynowania energii słonecznej. Oferuje elastyczność, bezpieczeństwo i wysoką efektywność, umożliwiając optymalne wykorzystanie wyprodukowanej energii i pracę w trybie awaryjnym. Jego konstrukcja zapewnia łatwą instalację i cichą pracę.
Najważniejsze cechy SOFAR ESI-5/6.5/8/9.9/10/12K-T1:
- Do 3 MPPT z AFCI i prądem wejściowym na MPPT do 20 A dla większej mocy i elastyczności.
- Złącze z blokadą zapobiegające niewłaściwej obsłudze, zapewniające bezpieczeństwo i niezawodność.
- Wielofunkcyjny zintegrowany EMS dla wysokiego współczynnika wykorzystania energii słonecznej.
- Naturalne rozpraszanie ciepła eliminujące dodatkowy hałas, idealne do zastosowań domowych.
- Obsługa wielu równoległych maszyn umożliwiająca łatwą rozbudowę systemu.
- Stopień ochrony IP66 i kategoria przepięcia AC III, DC II zapewniające odporność w trudnych warunkach.
Dla kogo jest to dobry wybór?
Falownik z serii ESI-K-T1 jest idealnym wyborem dla właścicieli domów oraz dla zastosowań komercyjnych, którzy poszukują wydajnego i niezawodnego rozwiązania do zarządzania energią słoneczną. Jego cechy, takie jak wsparcie dla akumulatorów litowo-jonowych, wysoka sprawność (do 98.2%) oraz wszechstronna ochrona, sprawiają, że jest to doskonały komponent instalacji fotowoltaicznych z magazynowaniem energii.
Datasheet SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Datasheet.pdf
Manual SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Manual.pdf
Warranty SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Warranty.pdf
Certificate of compliance SofarSolar ESI-5K-T1-12K-T1
SofarSolar-ESI-5K-T1-12K-T1-Certificate-of-compliance.pdf
| Parametr | ESI-5K-T1 | ESI-6.5K-T1 | ESI-8K-T1 | ESI-9.9K-T1-A | ESI-10K-T1 | ESI-12K-T1 |
| Wejściowa PV | ||||||
| Zalecana maks. Moc wejściowa PV | 10 kWp | 13 kWp | 16 kWp | 20 kWp | 20 kWp | 24 kWp |
| Maks. Napięcie wejściowe | 1000 Vd.c. | |||||
| Napięcie rozruchowe[1] | 200 Vd.c. | |||||
| Znamionowe napięcie wejściowe | 600 Vd.c. | |||||
| Zakres napięcia MPP | 160-950 Vd.c. | |||||
| Liczba MPPT | 3 | |||||
| Maks. liczba ciągów wejściowych na MPPT | 1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 | 1/1/1 |
| Maks. prąd wejściowy na MPPT | 20/20/20 A | 20/20/20 A | 20/20/20 A | 20/20/20 A | 20/20/20 A | 20/20/20 A |
| Maks. prąd zwarcia na MPPT | 25/25/25 A | 25/25/25 A | 25/25/25 A | 25/25/25 A | 25/25/25 A | 25/25/25 A |
| Akumulatora | ||||||
| Zakres napięcia | 350-435 Vd.c. | |||||
| Liczba wejść akumulatorowych | 1 | |||||
| Maks. moc ładowania | 10 kW | 10 kW | 10 kW | 10 kW | 10 kW | 10 kW |
| Maks. moc rozładowania | 5 kW | 6.5 kW | 8 kW | 9.9 kW | 10 kW | 12 kW |
| Maks. prąd ładowania | 25 A | 25 A | 25 A | 25 A | 25 A | 25 A |
| Maks. prąd rozładowania | 15 A | 19.5 A | 24 A | 29.7 A | 30 A | 30 A |
| Typ akumulatora[2] | Litowo-jonowy | |||||
| Komunikacja BMS | CAN | |||||
| Zasilanie rezerwowe AC | ||||||
| Znamionowe napięcie wyjściowe | 3(N)~+PE,380/400/415 Va.c. | |||||
| Znamionowa moc wyjściowa | 5 kW | 6.5 kW | 8 kW | 9.9 kW | 10 kW | 12 kW |
| Znamionowy prąd wyjściowy | 7.6/7.2/6.9 A | 9.9/9.4/9.0 A | 12.1/11.6/11.1 A | 15.0/14.3/13.8 A | 15.2/14.5/13.9 A | 18.2/17.4/16.7A |
| Znamionowa częstotliwość wyjściowa | 50/60 Hz | |||||
| Znamionowa moc pozorna | 5 KVA | 6.5 KVA | 8 kVA | 9.9 KVA | 10 kVA | 12 kVA |
| Maks. moc pozorna | 5.5 KVA | 7.15 KVA | 8.8 KVA | 9.9 KVA | 11 KVA | 13.2 KVA |
| Maks. prąd wyjściowy | 8.3/8.0/7.6 A | 10.0/10.3/9.9 A | 13.3/12.8/12.2 A | 15.0/14.3/13.8 A | 16.7/15.9/15.3 A | 20.0/19.1/18.3A |
| Szczytowa wyjściowa moc pozorna[3] | 5 kW | 6.5 kW | 8 kW | 9.9 kW | 10 kW | 12 kW |
| THDv(@obciążenie liniowe) | <3% | |||||
| Czas przełączania | Domyślnie 10 ms | |||||
| Obciążenie asymetryczne | Tak, obsługuje 100% trójfazowego niezrównoważonego obciążenia | |||||
| AC Grid | ||||||
| Napięcie znamionowe | 3N++PE,380/400/415 Va.c. | |||||
| Częstotliwość znamionowa | 50/60 Hz | |||||
| Znamionowa moc wyjściowa | 5 kW | 6.5 kW | 8 kW | 9.9 kW | 10 kW | 12 kW |
| Znamionowy prąd wyjściowy | 7.6/7.2/6.9 A | 9.9/9.4/9.0 A | 12.1/11.6/11.1 A | 15.0/14.3/13.8 A | 15.2/14.5/13.9 A | 18.2/17.4/16.7 A |
| Znamionowa moc pozorna | 5 KVA | 6.5 KVA | 8 KVA | 9.9 KVA | 10 kVA | 12 kVA |
| Maks. moc pozorna | 5.5 KVA | 7.15 KVA | 8.8 KVA | 9.9 KVA | 11 KVA | 13.2 KVA |
| Maks. prąd wyjściowy | 8.3/8.0/7.6 A | 10.0/10.3/9.9 A | 13.3/12.8/12.2 A | 15.0/14.3/13.8 A | 16.7/15.9/15.3 A | 20.0/19.1/18.3 A |
| Maks. prąd wejściowy | 15.2/14.5/13.9 A | 19.8/18.8/18.1 A | 24.2/23.2/22.2 A | 30.3/29.0/27.8 A | 30.3/29.0/27.8 A | 33.3/31.9/30.6 A |
| THDi | <3% | |||||
| Zakres współczynnika mocy | 0,8 opóźnienie-0,8 prowadzenie | |||||
| Sprawność | ||||||
| Maks. sprawność MPPT | 99.9% | 98.0% | 98.0% | 98.0% | 98.2% | 98.2% |
| Maks. sprawność | 97.0% | 97.0% | 97.0% | 97.5% | 97.5% | 97.5% |
| Sprawność europejska | 97.6% | 97.6% | 97.6% | 97.8% | 97.8% | 97.8% |
| Maks. wydajność ładowania/rozładowania[4] | 19.8/18.8/18.1 A | 24.2/23.2/22.2 A | 30.3/29.0/27.8 A | 30.3/29.0/27.8 A | 33.3/31.9/30.6 A | 33.3/31.9/30.6 A |
| Zabezpieczenie | ||||||
| Przełącznik DC | Tak | |||||
| Zabezpieczenie przed odwrotnym podłączeniem PV | Tak | |||||
| Zabezpieczenie przed odwrotnym podłączeniem akumulatora | Tak | |||||
| Zabezpieczenie przed zwarciem wyjścia | Tak | |||||
| Zabezpieczenie nadprądowe wyjścia | Tak | |||||
| Ochrona przed przepięciem na wyjściu | Tak | |||||
| Wykrywanie impedancji izolacji | Tak | |||||
| Wykrywanie prądu szczątkowego | Tak | |||||
| Ochrona antywyspowa | Tak | |||||
| Ochrona przeciwprzepięciowa [5] | Tak | |||||
| Parametry ogólne | ||||||
| Topologia falownika | Brak izolacji | |||||
| Klasa ochronna | Klasa I | |||||
| Stopień ochrony IP | IP66 | |||||
| Kategoria przepięcia | AC III, DC II | |||||
| Zakres temperatury pracy | -30°C to +60°C (obniżenie wartości znamionowej powyżej +45°C) | |||||
| Zakres wilgotności względnej | 5%-95% | |||||
| Maks. wysokość pracy | 4000 m (obniżenie wartości znamionowych powyżej 2000 m) | |||||
| Zużycie własne w trybie czuwania[6] | <10 W | |||||
| Metoda instalacji | Montaż naścienny | |||||
| Wymiary (WHD) | 708440170 mm | |||||
| Tryb chłodzenia | Naturalne | |||||
| Ciężar | 30 kg | |||||
| Komunikacja | RS485, Opcja: WiFi/4G/LAN | |||||
| Wyświetlacz | LCD & APP | |||||
Oznaczenia skrótów w nawiasach: [1] Minimalne napięcie PV do rozpoczęcia działania MPPT. [2] Należy zapoznać się z dokumentem Lista akumulatorów zgodnych z modelem falownika SOFAR. [3] Pełna bateria i słońce. [4] Maksymalna wydajność ładowania i rozładowywania akumulatora. [5] Zgodnie z normą EN/IEC 61643-11. [6] Straty w trybie gotowości przy znamionowym napięciu wejściowym. Wszelkie dane techniczne mogą ulec zmianie bez powiadomienia.
