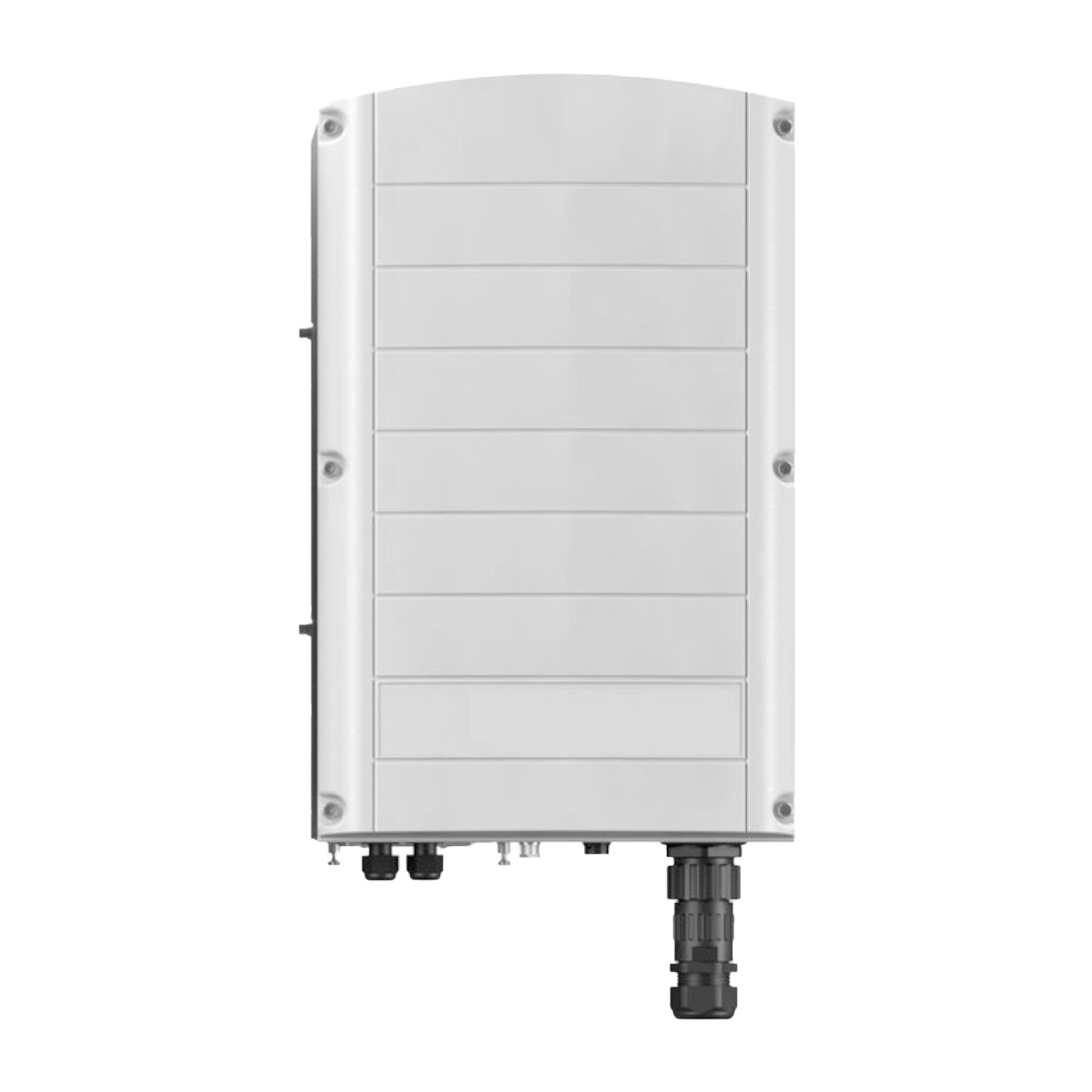

Jednostka pomocnicza SOLAR EDGE SESUK – RWR0INNN4 SYNERGY TECHNOLOGY (w/RSD)
SKU: F240O1
EAN: 2010000031643
| Manufacturer | |
|---|---|
| Hybrid device | |
| Net width | |
| Net depth | |
| Net height | |
| Package weight | |
| Weight | 33,86 kg |
| CN | 85044095 |
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdfInstrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdfGwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdfCertyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdfCertyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdfCertyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdfDeklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdfCertyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Product details
| Manufacturer | |
|---|---|
| Hybrid device | |
| Net width | |
| Net depth | |
| Net height | |
| Package weight | |
| Weight | 33,86 kg |
| CN | 85044095 |
Falowniki Trójfazowe SolarEdge z Technologią Synergii (Europa)
Zaawansowane falowniki trójfazowe SolarEdge z technologią synergii (modele SE50K, SE66.6K, SE90K, SE100K, SE120K) zostały zaprojektowane specjalnie dla dużych instalacji fotowoltaicznych na rynku europejskim. Łączą one innowacyjną, modułową konstrukcję z funkcją szybkiego uruchomienia, wysoką wydajnością oraz kompleksowymi zabezpieczeniami, oferując niezawodne i efektywne rozwiązanie dla projektów komercyjnych i przemysłowych. Długi okres gwarancji, od 12 do 20 lat, podkreśla ich trwałość i jakość.
Najważniejsze cechy Falowników Trójfazowych SolarEdge z Technologią Synergii (Europa):
- Modułowa technologia synergii: Ułatwia montaż (nawet przez 2 osoby dzięki lekkiej konstrukcji), zwiększa niezawodność poprzez niezależne działanie jednostek synergicznych (2 lub 3 na falownik) i upraszcza obsługę. Falowniki dostępne są w zakresie mocy od 50kW do 120kW.
- Szybka instalacja i uruchomienie: Funkcja wstępnego przekazania do użytkowania pozwala na automatyczną walidację komponentów systemu i okablowania jeszcze na etapie montażu, przed podłączeniem do sieci, a uruchomienie odbywa się łatwo za pomocą aplikacji mobilnej SetApp.
- Zaawansowane funkcje bezpieczeństwa: Wbudowane czujniki temperatury wykrywające awarie w okablowaniu, zintegrowana ochrona przed skutkami zwarć łukowych, opcjonalne szybkie wyłączanie oraz monitorowane, wymienne na miejscu zabezpieczenia przeciwprzepięciowe (SPD DC typu 2, ochrona RS485).
- Wysoka wydajność i optymalizacja pracy: Maksymalna sprawność falownika sięgająca 98,3% oraz wbudowana funkcja ograniczania degradacji indukowanej potencjałem (PID) zapewniają maksymalną wydajność systemu przez cały okres jego eksploatacji.
- Kompleksowe monitorowanie i komunikacja: Pełna widoczność pracy systemu dzięki monitorowaniu na poziomie modułu, z możliwością komunikacji przez sieć Ethernet, Wi-Fi (opcjonalnie) lub sieć komórkową (opcjonalnie).
Dla kogo jest to dobry wybór?
Falowniki trójfazowe SolarEdge z technologią synergii są idealnym rozwiązaniem dla dużych instalacji fotowoltaicznych w sektorze komercyjnym i przemysłowym na terenie Europy. Ich modułowa konstrukcja, zaawansowane funkcje bezpieczeństwa, wysoka wydajność oraz kompleksowe możliwości monitorowania czynią je doskonałym wyborem dla inwestorów i deweloperów poszukujących niezawodnych, łatwych w instalacji i obsłudze oraz efektywnych kosztowo rozwiązań. Długi okres gwarancji dodatkowo potwierdza ich wysoką jakość i trwałość, co jest kluczowe przy realizacji dużych projektów energetycznych.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametr | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| WYJŚCIE | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Znamionowa czynna moc wyjściowa AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksymalna pozorna moc wyjściowa AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Napięcie wyjściowe AC – faza-faza/faza-neutralny (znamionowo) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Napięcie wyjściowe AC – zakres faza-faza/zakres faza-neutralny (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Częstotliwość AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksymalny ciągły prąd wyjściowy (na fazę) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Połączenia linii wyjściowych AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Obsługiwane sieci | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksymalny prąd różnicowy(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitoring sieci, zabezpieczenie pracy w wyspie, konfigurowany współczynnik mocy, konfigurowane w zależności od kraju wartości progowe | Tak | Tak | Tak | Tak | Tak |
| Całkowite zniekształcenie harmoniczne (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Zakres współczynnika mocy | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 | +/- od 0.8 do 1 |
| WEJŚCIE | |||||
| Maksymalna moc DC (moduł STC) falownik / jednostka synergiczna (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformatorowe, nieuziemione | Tak | Tak | Tak | Tak | Tak |
| Maksymalne napięcie wejściowe DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Znamionowe napięcie wejściowe DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksymalny prąd wejściowy (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Zabezpieczenie przed odwrotną polaryzacją | Tak | Tak | Tak | Tak | Tak |
| Detekcja zwarć doziemnych | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) | Czułość 167 kΩ na jednostkę synergiczną(4) |
| Maksymalna sprawność falownika (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Sprawność europejska (ważona) (%) | 98 | 98 | 98 | 98 | 98 |
| Nocny pobór mocy (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| POZOSTAŁE FUNKCJE | |||||
| Obsługiwane interfejsy komunikacyjne(5) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) | 2 x RS485, Ethernet, Wi-Fi (opcjonalnie), sieć komórkowa (opcjonalnie) |
| Inteligentne zarządzanie energią | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu | Ograniczenie eksportu |
| Uruchomienie falownika | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego | Aplikacja mobilna SetApp wykorzystująca wbudowany punkt dostępowy Wi-Fi do nawiązania połączenia lokalnego |
| Ochrona przed zakłóceniami wywoływanymi przez łuk elektryczny | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) | Wbudowana, z możliwością konfiguracji przez użytkownika (zgodnie z UL1699B) |
| Szybkie wyłączanie | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) | Opcjonalnie (automatyczne po odłączeniu od sieci AC) |
| Regulator PID | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany | Godziny nocne, wbudowany |
| Zabezpieczenie przeciwprzepięciowe RS485 (porty 1+2) | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe DC | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane | Typ II, wymienne na miejscu, zintegrowane |
| Zabezpieczenie przepięciowe AC | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne | Typ II, wymienne na miejscu, opcjonalne |
| Bezpieczniki DC (jednobiegunowe) | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie | 25 A, opcjonalnie |
| Rozłącznik DC | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie | Opcjonalnie |
| ZGODNOŚĆ Z NORMAMI | |||||
| Bezpieczeństwo | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy dotyczące podłączenia do sieci(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klasa A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Tak | Tak | Tak | Tak | Tak |
| PARAMETRY INSTALACJI | |||||
| Liczba jednostek synergicznych na falownik | 2 | 2 | 3 | 3 | 3 |
| Przekrój i średnica zewnętrzna przewodu AC: linia/PE (aluminium lub miedź) (mm²/mm) | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm | Przekrój do 120 / 70 mm²; średnica zewnętrzna 30-50 / 12-20 mm |
| Wejście DC: falownik/jednostka synergiczna(7)(8) | 8/4 pary MC4 | 8/4 pary MC4 | Dławica, 2 pary/ 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | Dławica, 2 pary/ 1 para, przekrój do 50 mm², aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm | 12/4 pary MC4, Dławica, 3 pary / 1 para, przekrój do 50 mm² aluminium lub miedź, średnica zewnętrzna przewodu 12-20 mm |
| Wymiary (wys. x szer. x gł.) (mm) – Jednostka synergiczna | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Wymiary (wys. x szer. x gł.) (mm) – Urządzenie do zarządzania synergią | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Masa (kg) – Jednostka synergiczna | 32 | 32 | 32 | 32 | 32 |
| Masa (kg) – Urządzenie do zarządzania synergią | 18 | 18 | 18 | 18 | 18 |
| Zakres temperatur pracy (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chłodzenie | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) | Wentylator (wymienny) |
| Emisja hałasu (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stopień ochrony | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz | IP65 – na zewnątrz i wewnątrz |
| Montaż | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik | Dołączony wspornik |
(1) Opcja dostępna w niektórych krajach. Więcej informacji: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 w Zjednoczonym Królestwie
(3) Jeśli wymagany jest zewnętrzny RCD, jego wartość wyzwalania musi wynosić ≥ 200 mA dla SE50K/SE66.6K; ≥ 300 mA dla SE90K, SE100K
(4) Jeżeli zezwalają na to przepisy lokalne
(5) Aby uzyskać specyfikację dla dodatkowych opcji komunikacyjnych, odwiedź stronę https://www.solaredge.com/products/communication lub stronę Biblioteki zasobów: https://www.solaredge.com/downloads# w celu pobrania odpowiedniej karty charakterystyki
(6) Wszystkie normy i certyfikaty są dostępne do pobrania w kategorii „Certyfikaty” na stronie Biblioteki zasobów: https://www.solaredge.com/downloads#/
(7) Wejście DC jest dostępne ze złączami MC4 lub dławikami pod numerem części falownika. Aby uzyskać więcej informacji, skontaktuj się z firmą SolarEdge
(8) Tylko złącza MC4 produkowane przez Staubli są dopuszczone do użytku
(9) Obniżenie mocy – aby uzyskać specyfikację, patrz https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
