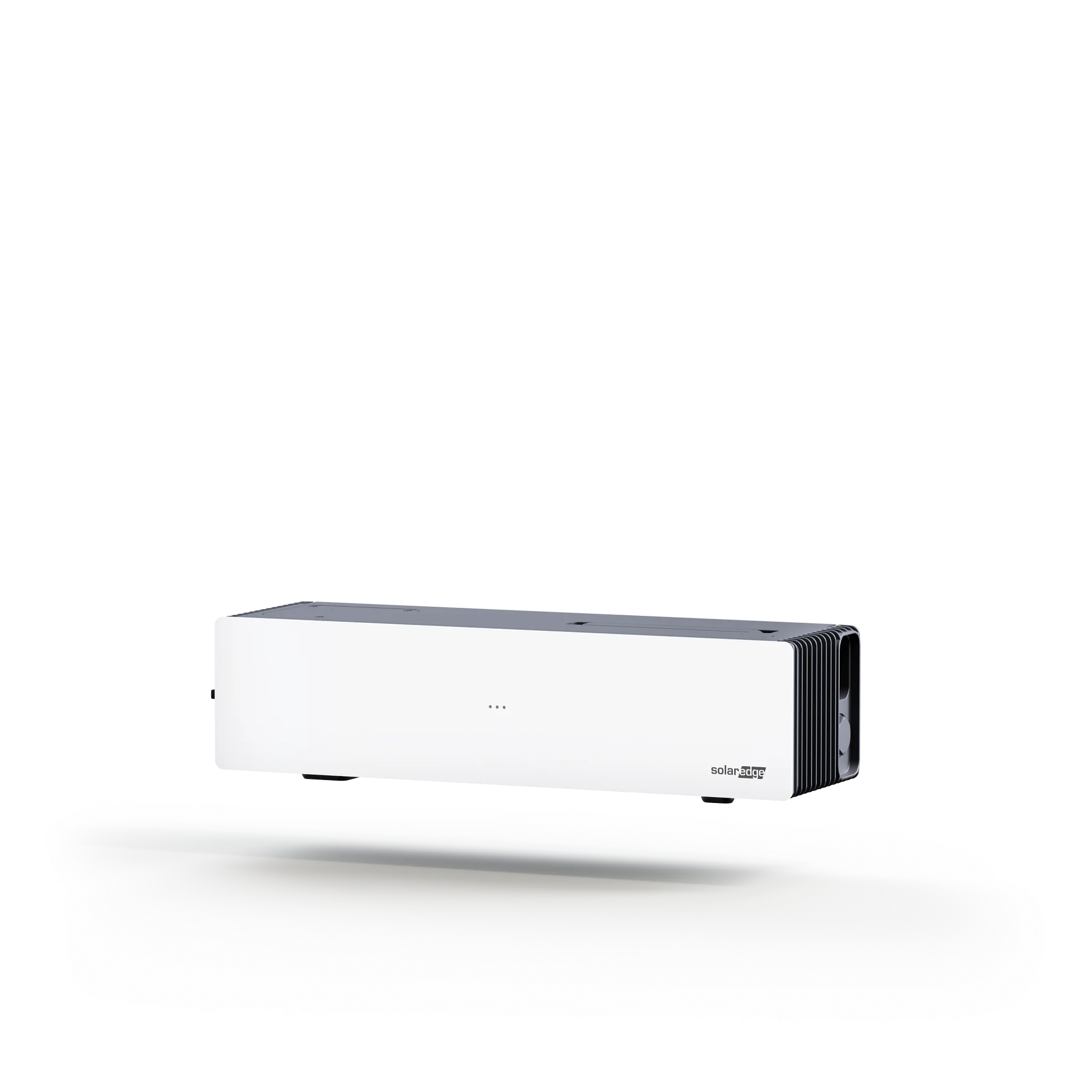

Moduł sterujący – SOLAREDGE – Nexis – NX-LNK-4B-A-01
| Manufacturer | |
|---|---|
| Warranty | |
| Net width | |
| Net depth | |
| Net height | |
| CN | 85371098 |
Gross
Product details
| Manufacturer | |
|---|---|
| Warranty | |
| Net width | |
| Net depth | |
| Net height | |
| CN | 85371098 |
Nexis Battery
Nexis Battery to modułowy magazyn energii SolarEdge z ogniwami LiFePO4, przeznaczony do systemów domowych jedno- i trójfazowych. Konstrukcja umożliwia dobór liczby modułów do wymaganej pojemności, a niezależny moduł mocy w każdym bloku wspiera pracę zasilania rezerwowego i efektywność. Technologia ThermoShield™ została zaprojektowana, aby zapobiegać rozprzestrzenianiu się ucieczki termicznej między ogniwami.
Najważniejsze zalety Nexis Battery
- Modułowa pojemność: od 1 do 4 bloków w jednym zestawie, zapewniających 4,65–18,6 kWh energii użytkowej. Każdy zestaw wymaga modułu łączącego.
- Moc ładowania i rozładowania: maksymalna moc ciągła wynosi 3,5–13 kW w systemie jednofazowym i 3,5–14 kW w systemie trójfazowym, w zależności od liczby bloków.
- Ochrona ogniw: technologia ThermoShield™ ma zapobiegać przenoszeniu ucieczki termicznej z jednego ogniwa na kolejne.
- Niezależne moduły mocy: każdy blok zawiera własny moduł mocy, maksymalizujący pracę zasilania rezerwowego i efektywność.
- Montaż wewnątrz lub na zewnątrz: obudowa ma stopień ochrony IP65. Możliwy jest montaż na podłodze lub ścianie; montaż ścienny wymaga dodatkowego uchwytu sprzedawanego oddzielnie i podlega lokalnym przepisom.
- 10-letnia gwarancja: szczegółowe warunki określa ograniczona gwarancja producenta.
Dla kogo jest to dobry wybór?
Nexis Battery jest przeznaczony dla użytkowników gospodarstw domowych, którzy potrzebują magazynowania energii w systemie jedno- lub trójfazowym. Osoby dobierające pojemność do swoich potrzeb mogą skorzystać z modułowej konstrukcji, a użytkownicy zainteresowani zasilaniem rezerwowym — z niezależnych modułów mocy w poszczególnych blokach.
| Parametr | Battery Stack 5 | Battery Stack 10 | Battery Stack 15 | Battery Stack 20 |
|---|---|---|---|---|
| Dane elektryczne | ||||
| Liczba bloków baterii w zestawie (szt.) | 1 | 2 | 3 | 4 |
| Energia nominalna dla modelu NX-BLCK-5K-NB (kWh) | 5 | 10 | 15 | 20 |
| Energia nominalna dla modelu NX-BLCK-5K (kWh) | 4,9 | 9,8 | 14,7 | 19,6 |
| Energia użytkowa (kWh) | 4,65 | 9,3 | 13,95 | 18,6 |
| Maksymalna ciągła moc ładowania i rozładowania przy 370-480 V, układ jednofazowy (kW) | 3,5 | 7 | 10,5 | 13 |
| Maksymalna ciągła moc ładowania i rozładowania przy 715-950 V, układ trójfazowy (kW) | 3,5 | 7 | 10,5 | 14 |
| Szczytowa moc rozładowania przez 10 sekund (kW) | 5,3 | 10,5 | 14,5 | |
| Zakres napięcia roboczego DC (V) | 370-950 | |||
| Napięcie nominalne DC, układ jednofazowy / trójfazowy (V) | 450 / 750 | |||
| Maksymalny prąd wejściowy i wyjściowy przy 370-480 V, układ jednofazowy (A) | 9,5 | 19 | 28,5 | 35 |
| Maksymalny prąd wejściowy i wyjściowy przy 715-950 V, układ trójfazowy (A) | 5 | 10 | 15 | 20 |
| Maksymalna sprawność cyklu ładowania i rozładowania DC (%) | 91 | |||
| Technologia ogniw | LiFePo4 | |||
| Komunikacja i kompatybilność | ||||
| Wymagany interfejs zestawu baterii | Battery Link | |||
| Interfejs komunikacyjny z falownikiem | Wired CAN | |||
| Falownik SolarEdge Nexis jednofazowy — maksymalna liczba bloków na zestaw (szt.) | 4 | |||
| Falownik SolarEdge Nexis trójfazowy — maksymalna liczba bloków na falownik (szt.) | 16 | |||
| Falownik SolarEdge Nexis trójfazowy — maksymalna liczba zestawów na falownik (szt.) | 4 | |||
| Wymiary i waga | ||||
| Wymiary Battery Link, szer. × gł. × wys. (mm) | 668 x 194 x 165 | |||
| Wymiary bloku baterii, szer. × gł. × wys. (mm) | 668 x 194 x 374 | |||
| Całkowita wysokość zestawu baterii (mm) | 539 | 913 | 1287 | 1661 |
| Masa Battery Link (kg) | 15,8 | |||
| Masa bloku baterii (kg) | 55 | |||
| Warunki pracy i montaż | ||||
| Sposób montażu | Podłogowy lub ścienny | |||
| Miejsce instalacji | Wewnątrz lub na zewnątrz, również w bezpośrednim świetle słonecznym | |||
| Temperatura otoczenia podczas pracy (°C) | -20 do +55 | |||
| Maksymalna temperatura otoczenia przy bezpośrednim nasłonecznieniu (°C) | 45 | |||
| Temperatura przechowywania do 12 miesięcy (°C) | 0 do +35 | |||
| Maksymalna wysokość nad poziomem morza (m) | 3000 | |||
| Stopień ochrony obudowy | IP65 | |||
| Odporność na zalanie | 37 cm wody przez do 72 godzin | |||
| Chłodzenie | Wymuszony obieg powietrza i chłodzenie naturalne | |||
| Poziom hałasu w odległości 1 m przy pracy nominalnej (dBA) | < 40 | |||
| Poziom hałasu w odległości 1 m w warunkach ekstremalnych (dBA) | < 50 | |||
| Certyfikaty i zgodność | ||||
| Normy dla ogniw | UL 1642, IEC 62619, UN38.3 | |||
| Normy dla baterii | UL 1973, UL 9540, UN38.3, IEC 62619, UL 9540A, IEC 62477-1 | |||
| Norma emisji | FCC Part 15 Class B | |||
| Rozporządzenie UE dotyczące baterii | (EU) 2023/1542 | |||
| Klasa izolacji | I | |||
| Gwarancja i żywotność | ||||
| Gwarancja na produkt (lata) | 10 | |||
| Przewidywana żywotność (lata) | 15 | |||
Sprawność mierzona przy temperaturze ogniw 35°C i wyłączonych wentylatorach. Obsługa do 12 bloków w 3 zestawach miała być dostępna do lipca 2026; czwarty zestaw wymaga wydania aktualizacji oprogramowania. Montaż ścienny wymaga dodatkowego wspornika. Przewidywana żywotność zakłada jeden cykl dziennie, ładowanie 0.25 C i rozładowanie 0.1 C w klimacie Niemiec. Modele NX-BLCK-5K i NX-BLCK-5K-NB różnią się wyłącznie energią nominalną i są wzajemnie kompatybilne.
