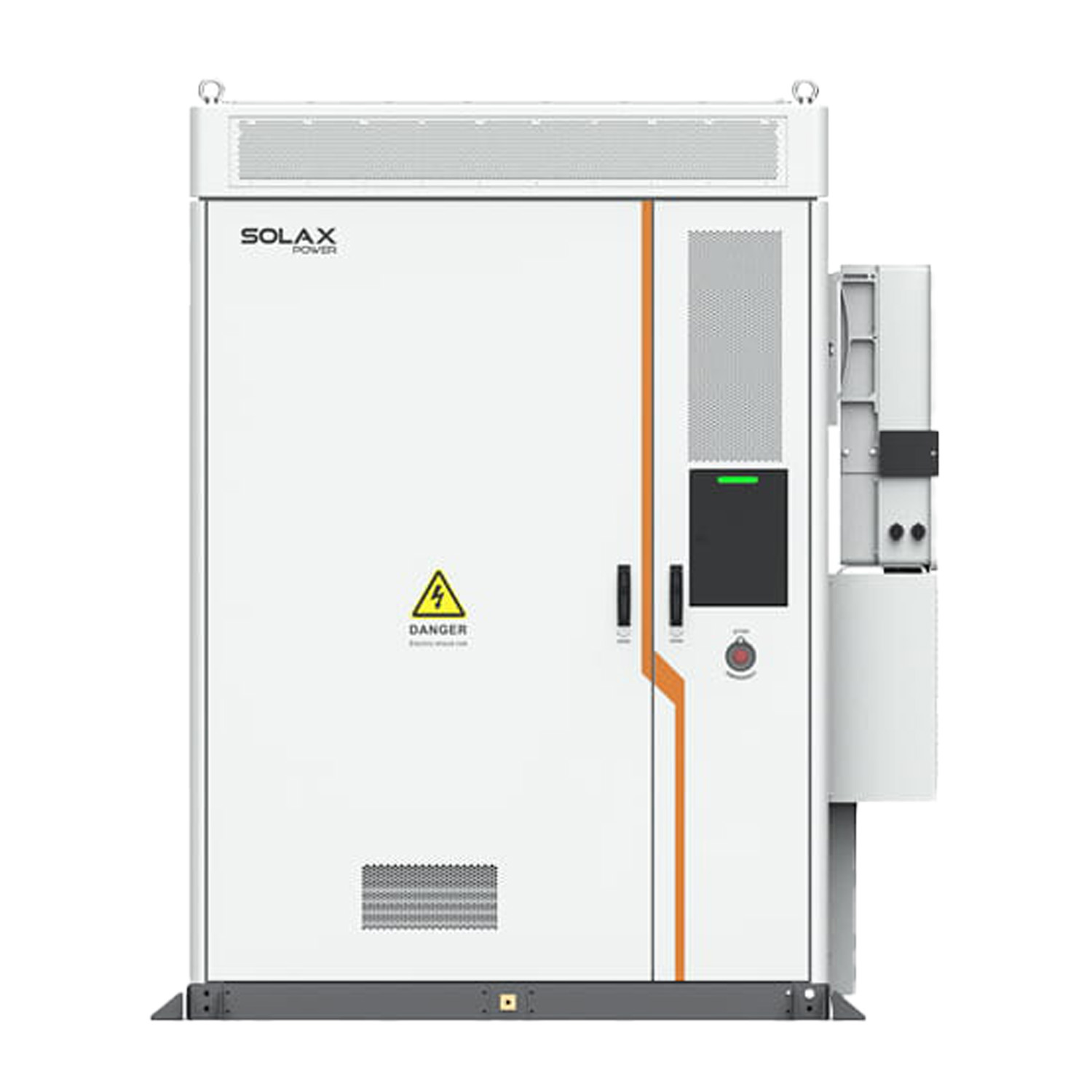

SOLAX AELIO-B200
SKU: F20S31
EAN: 2010000032084
| Manufacturer | |
|---|---|
| Cell type | |
| AFCI | Optional |
| Net depth | |
| Maximum output current | |
| Rated power | |
| MPPT | 6 |
| Capacity | |
| Charging current | |
| Discharge current | |
| Net width | |
| Net height | |
| CN | 85076000 |
Karta katalogowa Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Karta-katalogowa-2.pdf
Product details
| Manufacturer | |
|---|---|
| Cell type | |
| AFCI | Optional |
| Net depth | |
| Maximum output current | |
| Rated power | |
| MPPT | 6 |
| Capacity | |
| Charging current | |
| Discharge current | |
| Net width | |
| Net height | |
| CN | 85076000 |
Hybrydowa Szafa Magazynowania Energii SolaX Power ESS-AELIO (C&I)
Hybrydowa szafa magazynowania energii (ESS) SolaX Power z serii ESS-AELIO to zaawansowane rozwiązanie przeznaczone dla sektora komercyjnego i przemysłowego (C&I). Łączy w sobie inteligentne zarządzanie energią oparte na technologii AI, wysoką wydajność oraz solidną konstrukcję, zapewniając niezawodność i elastyczność adaptacji. System oferuje moc falownika 50 kW lub 60 kW oraz pojemność magazynowania od 100 kWh do 400 kWh, z możliwością dalszej rozbudowy.
Najważniejsze cechy Hybrydowej Szafy ESS SolaX Power Seria ESS-AELIO:
- Inteligentne zarządzanie energią: Zaawansowane algorytmy oparte na AI zapewniające wysoką dokładność SOC, gotowość do pracy w ramach wirtualnych elektrowni (VPP z SolaX Cloud, OpenADR), funkcje Smart Schedule i Smart Scene oraz obsługę mierników bezprzewodowych.
- Wysoka wydajność i skalowalność: Możliwość podłączenia do 200% nadwymiarowanej mocy PV, globalne skanowanie MPP, pojedyncza szafa o pojemności do 200 kWh (LFP/280Ah) z opcją rozbudowy do pojemności MWh oraz podwójne porty akumulatorów dla łatwego rozszerzenia.
- Zapewniona niezawodność i bezpieczeństwo: Czteropoziomowa ochrona przeciwpożarowa (w tym opcjonalny aerozol Novec1230/Woda), stopień ochrony IP66 dla falownika i IP55 dla szafy, zintegrowane zabezpieczenia SPD typu II po stronie AC i DC oraz opcjonalne zabezpieczenie AFCI.
- Solidne zasilanie awaryjne (EPS): Czas przełączania na zasilanie rezerwowe poniżej 10 ms oraz zdolność do dostarczenia do 150% mocy wyjściowej EPS przez 10 sekund, zapewniając ciągłość pracy kluczowych obciążeń.
- Elastyczność adaptacji i pracy: Obsługa pracy przy podłączeniu do sieci (on-grid) lub bez niego (off-grid), gotowość do pracy w mikrosieci, obsługa różnych scenariuszy oraz maksymalny prąd wejściowy DC 40A na MPPT, co pozwala na współpracę z panelami słonecznymi o dużej mocy.
Dla kogo jest to dobry wybór?
Hybrydowa szafa ESS SolaX Power ESS-AELIO jest doskonałym rozwiązaniem dla przedsiębiorstw, obiektów komercyjnych i przemysłowych, które poszukują kompleksowego, wydajnego i skalowalnego systemu magazynowania energii. Dzięki inteligentnym funkcjom zarządzania, wysokiemu poziomowi bezpieczeństwa, możliwości pracy w trybie zasilania awaryjnego oraz elastyczności konfiguracji, system ten pozwala na optymalizację kosztów energii, zwiększenie niezależności energetycznej oraz aktywny udział w nowoczesnych rynkach energii (np. VPP).
Karta katalogowa Solax AELIO-P50B100 - P60B200
Solax-AELIO-P50B100-P60B200-Karta-katalogowa-2.pdf
| Parametr | AELIO-P50B100 (Szafka) | AELIO-P50B200 (Szafka) | AELIO-P60B100 (Szafka) | AELIO-P60B200 (Szafka) | X3-AELIO-49.9K (Falownik) | X3-AELIO-49.9K-P (Falownik) | X3-AELIO-50K (Falownik) | X3-AELIO-60K (Falownik) | X3-AELIO-61K (Falownik) | |
|---|---|---|---|---|---|---|---|---|---|---|
| Strona DC (Szafka) | Strona DC (Falownik) | |||||||||
| Maks. zalecana moc zestawu paneli PV (kWp) | 100 | 100 | 120 | 120 | 100 | 120 | 100 | 120 | 120 | |
| Maks. napięcie wejściowe PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Napięcie rozruchowe (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Znamionowe napięcie wejściowe PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | |
| Zakres napięcia MPPT (V) | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | 160 – 950 | |
| Liczba trackerów MPP /ciągów na tracker MPP | 5/2 | 5/2 | 6/2 | 6/2 | 5/2 | 6/2 | 5/2 | 6/2 | 6/2 | |
| Maks. prąd wejściowy na MPPT (A) | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | 40 | |
| Prąd zwarciowy tablicy ISC PV na MPPT (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| STRONA AC | ||||||||||
| Moc znamionowa wyjściowa (kW) | 50 | 50 | 60 | 60 | 49,9 | 49,9 | 50 | 60 | 61 | |
| Znamionowy prąd wyjściowy (A) | 72,2 | 72,2 | 86,6 | 86,6 | 72,3 | 72,0 | 72,5 | 87,0 | 88,4 | |
| Maks. moc pozorna (kVA) | 55 | 55 | 66 | 66 | 49,9 | 49,9 | 55 | 66 | 66 | |
| Maks. prąd wyjściowy ciągły (A) | 83,6 | 83,6 | 100,3 | 100,3 | 83,2 | 76,0 | 83,3 | 100,0 | 101,7 | |
| Napięcie znamionowe AC (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | ||||||||
| Znamionowa częstotliwość AC (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | ||||||||
| Regulowany zakres współczynnika mocy | – 1 (0,8 opóźnienia do 0,8 wyprzedzenia) | – 1 (0,8 opóźnienia do 0,8 wyprzedzenia) | ||||||||
| THDi (moc znamionowa) (%) | < 3% | < 3% | ||||||||
| STRONA AKUMULATORA | ||||||||||
| Typ akumulatora | LFP/280Ah | Litowo-jonowy | ||||||||
| Znamionowa pojemność akumulatora (kWh) | 100 | 200 | 100 | 200 | ||||||
| Znamionowe napięcie akumulatora (V) | 358,4 | 716,8 | 358,4 | 716,8 | ||||||
| Zakres napięcia akumulatora (V) | 280 – 408,8 | 560 – 817,6 | 280 – 408,8 | 560 – 817,6 | 180 – 820 | |||||
| Znamionowy prąd ładowania / rozładowania (A) | 140 | 140 | 140 | 140 | ||||||
| Maks. prąd ładowania / rozładowania (A) | 160 A (80 A × 2) | 160 A (80 A × 2) | ||||||||
| WYJŚCIE EPS (POZA SIECIĄ) (Falownik) | ||||||||||
| Znamionowa częstotliwość wyjściowa EPS, częstotliwość (V, Hz) | 230 / 400 V, 220 / 380 V, 50 Hz / 60 Hz | |||||||||
| Moc znamionowa wyjściowa EPS (kVA) | 49,9 | 49,9 | 55 | 60 | 61 | |||||
| Szczytowa moc wyjściowa EPS (kVA, s) | 75 kVA, 10s | 75 kVA, 10s | 55 kVA, Ciągły | 66 kVA, Ciągły | 66 kVA, Ciągły | |||||
| OGÓLNE | ||||||||||
| Wymiary (z falownikiem) (szer. x wys. x dł.) (mm) | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | 1310 × 2300 × 1140 | 2070 × 2420 × 1200 | ||||||
| Wymiary (bez falownika) (szer. x wys. x dł.) (mm) | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | 1020 × 2300 × 1150 | 1680 × 2420 × 1200 | ||||||
| Masa (z falownikiem) (kg) | 1600 | 2800 | 1600 | 2800 | ||||||
| Masa (bez falownika) (kg) | 1500 | 2700 | 1500 | 2700 | ||||||
| Zakres temperatury otoczenia podczas pracy (°C) | -30 – 55°C | -30 – 50°C | -30 – 55°C | -30 – 50°C | -35 – 60°C | |||||
| Wilgotność względna (%) | 0 – 95% RH (bez kondensacji) | 0 – 100% RH (bez kondensacji) | ||||||||
| Maks. wysokość robocza (m) | 3000 | 3000 | ||||||||
| Koncepcja chłodzenia | Inteligentne chłodzenie powietrzem | Inteligentne chłodzenie powietrzem | ||||||||
| Stopień ochrony | Szafka: IP55; Falownik: IP66 | IP66 | ||||||||
| Ochrona przeciwpożarowa | Aerozol (opcjonalnie: Novec1230) / Woda | |||||||||
| Topologia | Nieizolowane | Nieizolowane | ||||||||
| Standard | IEC62619, IEC63056:2000, IEC61000, IEC62477-1, UN38.3 | |||||||||
| ZESTAW HYBRID ESS SZAFKA (TB-HR140) | ||||||||||
| Typ akumulatora | LFP 280Ah | |||||||||
| Pojemność akumulatora (kWh) | 14,3 | |||||||||
| Konfiguracja akumulatora | 1P16S | |||||||||
| Napięcie znamionowe akumulatora (V) | 51,2 | |||||||||
| Zakres napięcia akumulatora (V) | 40 – 58,4 | |||||||||
| Masa (kg) | 115 | |||||||||
| Szybkość ładowania i rozładowywania | ≤ 0,5 C | |||||||||
| Wymiary (szer. x wys. × dł.) (mm) | 461 x 228 × 778 | |||||||||
| Zakres temperatury roboczej (°C) | -20 – 53°C | |||||||||
| Wilgotność względna (%) | 0 – 95% RH (bez kondensacji) | |||||||||
| Maks. wysokość robocza (m) | 3000 | |||||||||
| Stopień ochrony (IP) | IP20 | |||||||||
| Komunikacja z PCS | CAN | |||||||||
Uwagi:
- ① Maksymalne napięcie wejściowe jest górną granicą napięcia DC. Każde wyższe napięcie wejściowe DC prawdopodobnie uszkodziłoby falownik.
- ② Napięcie wejściowe przekraczające zakres napięcia MPPT może wyzwalać ochronę falownika.
- ③ Isc Prąd dla pojedynczego ciągu wejściowego PV wynosi 35A.
